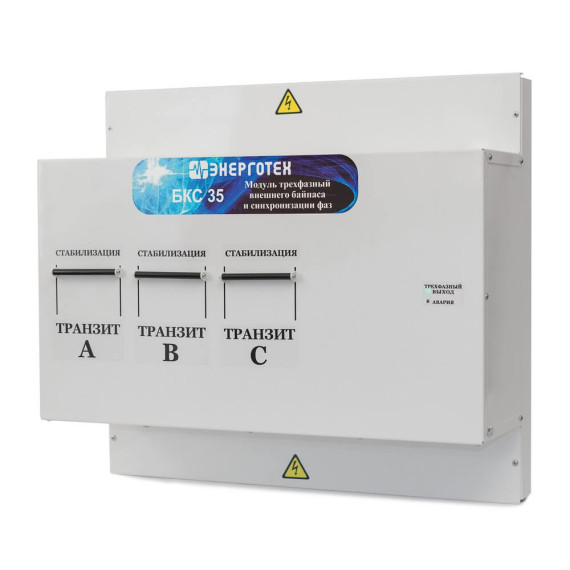

Модуль БКС 35 кВА трехфазный, внешний байпас и синхронизация фаз

Модуль трехфазный внешнего байпаса и синхронизации фаз БКС 35, предназначен для объединения трех любых однофазных стабилизаторов напряжения Энерготех мощностью до 35 кВА, для работы в трехфазном режиме. Модуль БКС может быть использован без стабилизаторов напряжения, для организации защиты трехфазных нагрузок от неполнофазного режима.

Модуль БКС-35 обеспечивает:

• независимый монтаж стабилизаторов и модуля
• быстрое подключение, возможность оперативной замены любого стабилизатора, либо отключение для осуществления ремонта в сервисном центре
• время обесточенного состояния нагрузки при использовании внешнего байпаса не более 1 минуты
• защиту от пропадания и асимметрии фаз для трехфазных нагрузок
• бесперебойную работу однофазных нагрузок, при пропадании напряжения на соседней фазе
• возможность, при необходимости, объединения стабилизаторов разной мощности и точности
• задержку на отключение трехфазной нагрузки после пропадания напряжения на одной из фаз 3 секунды
• задержку на включение трехфазной нагрузки после восстановления напряжения на всех трех фазах 5 секунд
• защиту трехфазной нагрузки в режиме транзит от выхода напряжения за границы диапазона 180 — 260 В

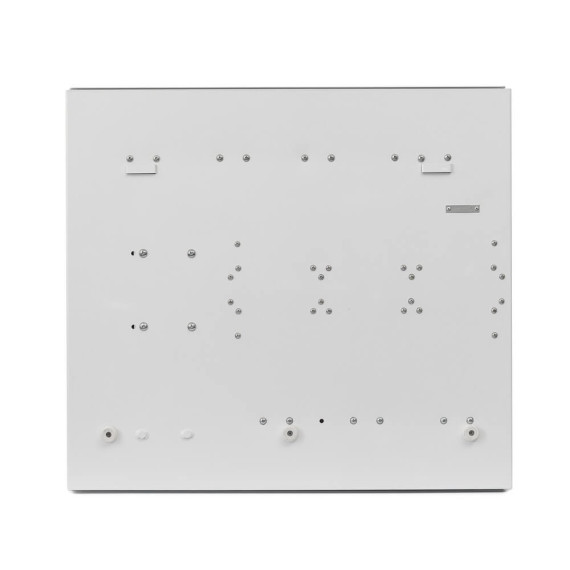

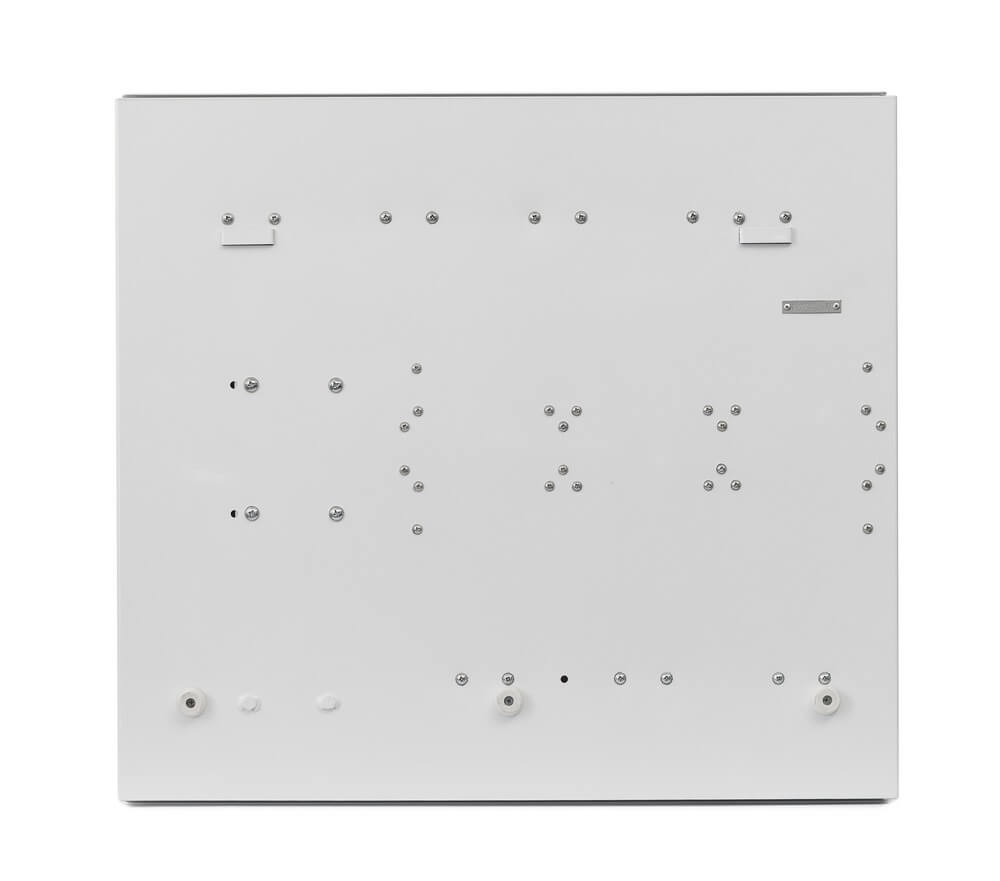

Модуль БКС 35 предназначен для объединения трех однофазных стабилизаторов напряжения для работы в трехфазном режиме. Модуль легко навешивается на кронштейн, крепящийся к стене.

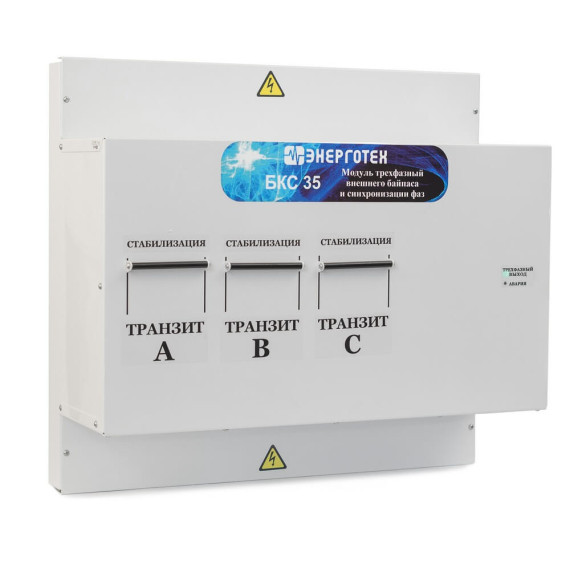

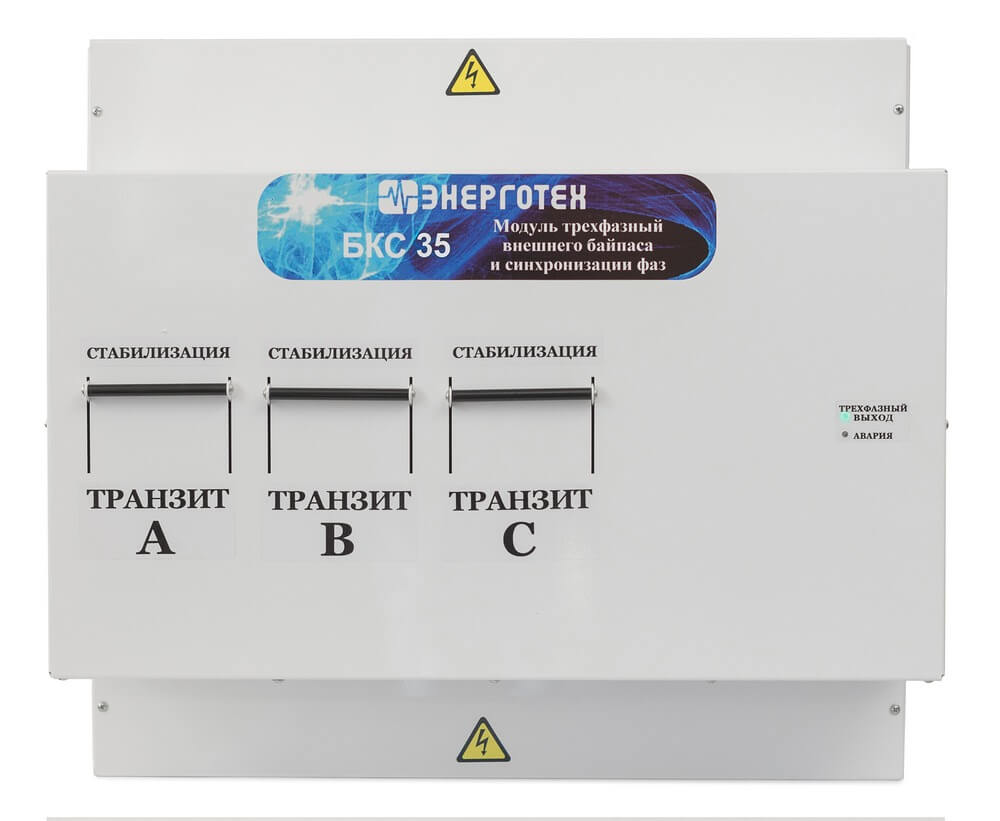

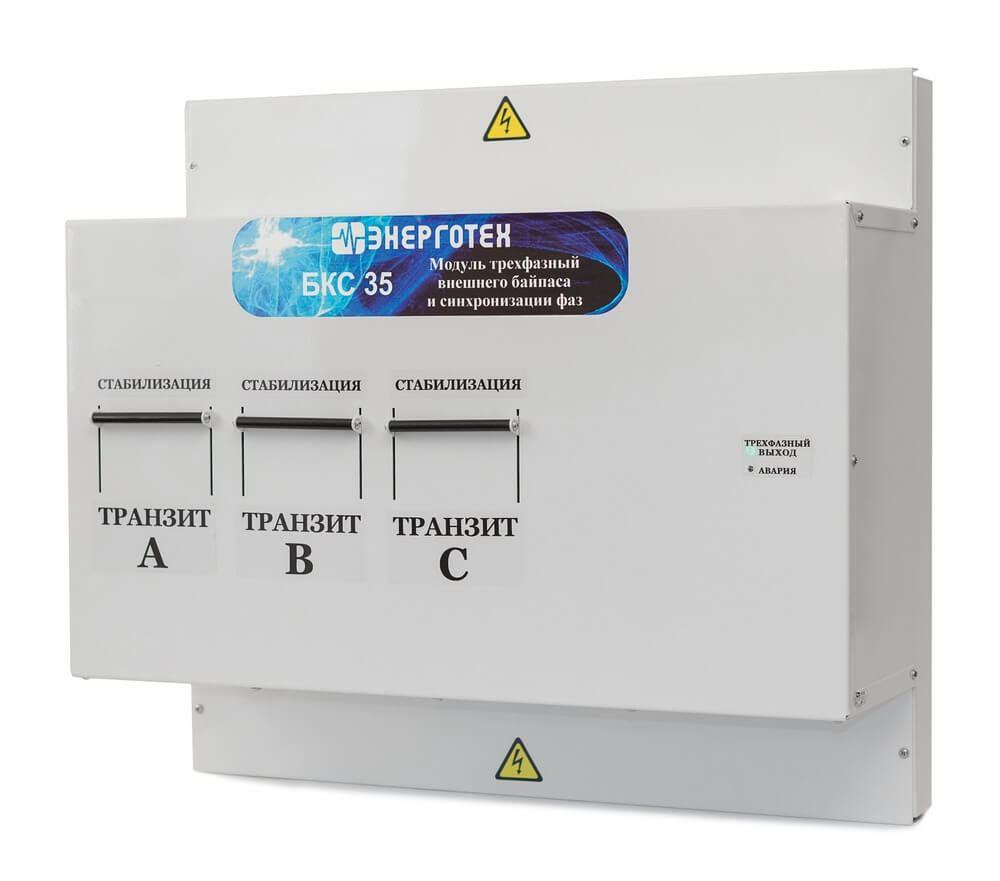

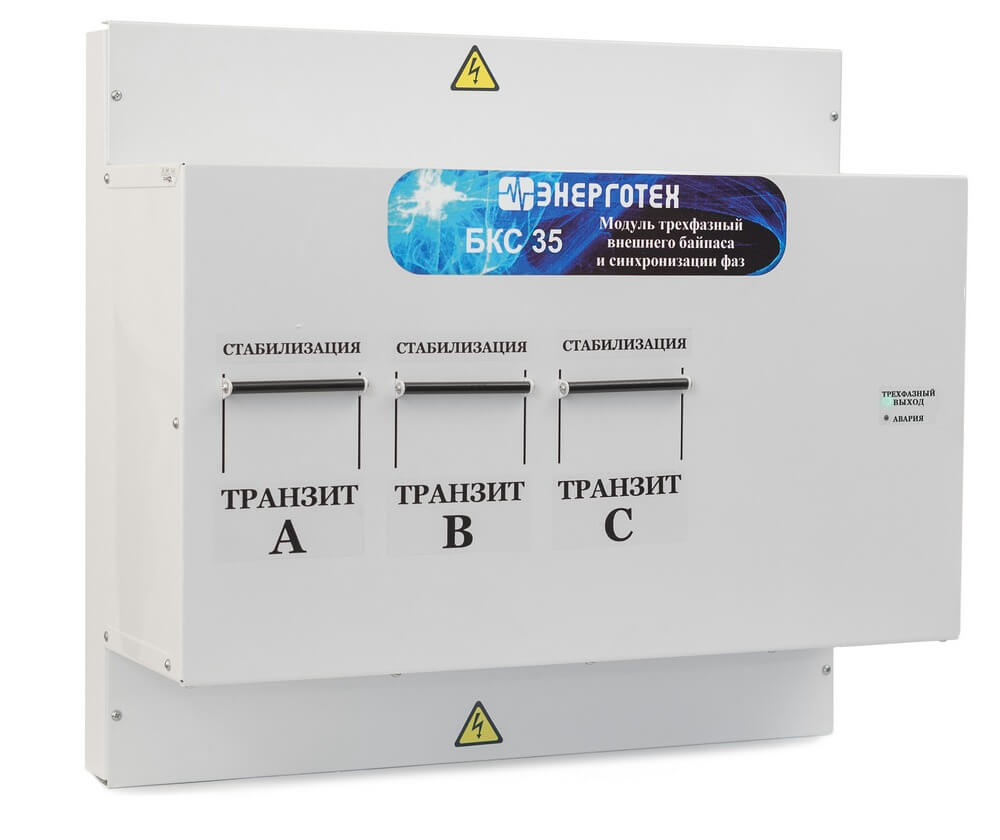

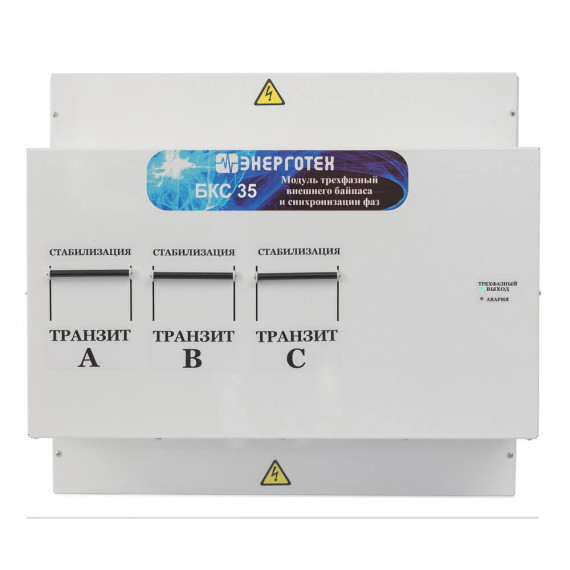

В нижней части БКС 35 за защитной крышкой расположен ряд клеммников для подключения стабилизаторов напряжения. В верхней части за крышкой расположены клеммники для подключения входной линии и нагрузок. На передней панели блока расположены переключатели режимов работы каждого подключенного стабилизатора, «Стабилизация» – «Транзит» и два светодиода индикации режима работы блока синхронизации.

Внутри блока расположен контактор, который подает напряжение на трехфазный выход только, когда напряжение на всех трех фазах находится в диапазоне 180 — 260 В. При работе всех трех стабилизаторов в режиме «Стабилизация» блок контролирует только пропадание фаз. При переключении одного или нескольких переключателей в режим «Транзит», блок может отключить трехфазный выход при сильном отклонении напряжения (выходе за диапазон 180 — 260 В) на нестабилизированной фазе.

Отключение трехфазной нагрузки при пропадании напряжения на одной из фаз происходит с задержкой в 3 секунды, в течение этого времени мигает красный светодиод «Авария». Кроме случая, когда отключилась фаза А, напряжение которой используется для питания контактора. В этой ситуации трехфазная нагрузка будет обесточена сразу, а не позднее чем через 1 секунду погаснет зеленый и загорится красный светодиод.

Подключение трехфазной нагрузки контактором происходит с задержкой в 5 секунд после восстановления напряжения на всех трех фазах, в течение этого времени подмигивает (яркость свечения меняется от полной до половинной) красный светодиод «Авария».

Для однофазных нагрузок предусмотрены несинхронизированные выходы, которые не отключаются контактором. При необходимости осуществления обслуживания, ремонта или замены одного из стабилизаторов его следует выключить (автомат стабилизатора в положение «ВЫКЛ»), после чего перевести соответствующий переключатель в режим «ТРАНЗИТ». После этого контактор восстановит трехфазное питание, а стабилизатор может быть отключен от клемм БКС-35. Предварительно нужно обязательно убедится в отсутствии высокого напряжения на отсоединяемых проводах.
