Стабилизатор Энерготех STANDARD 12000 HV ±3% для повышенных напряжений 175-290В, однофазный
Часть моделей есть на нашем складе в Санкт-Петербурге.
Просьба перед оплатой заказа уточнять срок у наших менеджеров по телефону 8(800)550-7317. Бесплатно по РФ.
Однофазный стабилизатор переменного напряжения Энерготех STANDARD 12000 (HV) надежно защитит электрооборудование от перепадов напряжения, обеспечит стабильную и безотказную работу электроприборов на протяжении всего срока эксплуатации.
Модели стабилизаторов с индексом (HV) предназначены для работы в сетях с повышенным напряжением.
Стабилизаторы серии STANDARD (HV) обладают высокой точностью стабилизации на уровне ±3%, при входном напряжении в диапазоне от 175 до 290 В и подходят для защиты электрооборудования с повышенными требованиями к качеству электропитания.
Стабилизатор напряжения Энерготех STANDARD 12000 (HV) рекомендован для нагрузки до 12 кВт. Основой тиристорного стабилизатора является автотрансформатор с 16 ступенями стабилизации, которые коммутируют высокоскоростные тиристоры. Благодаря использованию электронных компонентов достигается надежность и высокая скорость реакции на колебания сети. Дополнительным плюсом является наличие режима "ручной байпас", который используется при аварийных или ремонтных работах.
По вопросам установки, подключения, эксплуатации стабилизаторов напряжения пожалуйста обратитесь за консультацией к нашим инженерам по бесплатному телефону 8 800 550 7317
В стабилизаторе напряжения Энерготех STANDARD 12000 (HV) реализованы следующие возможности:
- Автоматическое отключение от сети при повышении входного напряжения до 265 В;
- Неискаженная форма синусоидального выходного напряжения;
- Работа во всем диапазоне нагрузок от холостого хода до максимальной нагрузки;
- Стабилизация выходного напряжения на уровне 220 В с точностью 3%
при изменении входного напряжения от 175 до 290 В, частотой 50Гц; - Защита от короткого замыкания и длительной перегрузки на выходе;
- Режим «транзит» в аварийной ситуации;
- Защита потребителей от перенапряжения в режиме «транзит» при 265 В;
- Тепловая защита автотрансформатора в интервале температур 80 ~ 100 °C;
- Отключение потребителей при кратковременном исчезновении питающей сети
(исключает повреждение импульсных источников питания потребителей); - Отображение входного напряжения;
- Отображение кода ошибки в случае отключения;
- Время реакции на изменение входного напряжения 20 мс;
Технические характеристики стабилизатора:
-
Тип стабилизатора: Тиристорный
-
Полная мощность: 12 кВА
-
Активная мощность: 9.6 кВт
-
Тип входного напряжения: однофазное (220 В)
-
Входное рабочее напряжение: 175 ~ 290 В
-
Входное предельное напряжение: 150 ~ 305 В
-
Точность стабилизации: ±3 %
-
Количество ступеней стабилизации: 16
-
Выходное напряжение: 214 ~ 226 В
-
КПД: 97 %
-
Форма выходного сигнала: Синусоида без искажений
-
Защита: - От КЗ, перегрева, повышенного напряжения, помех
Физические характеристики и функциональность
- Размещение: - На полку, На стену
(Крепление на стену входит в комплект) - Тип охлаждения: Принудительное, умный вентилятор
- Отображение информации: Цифровая индикация
- Байпас: есть
- Влажность окружающей среды: 80% (макс.)
- Рабочая температура: -25 °C ~ 45 °C
- Размеры (ГxШxВ), мм: 220 х 345 х 420
- Вес, кг: 26.0
Примеры установки стабилизаторов Энерготех в загородном доме
3 стабилизатора Infinity 9000
3 стабилизатора Infinity 9000
3 стабилизатора Infinity 9000
Схема подключения стабилизатора:
Преимущества стабилизаторов Энерготех STANDARD (HV)
ГАРАНТИЯ ПРОИЗВОДИТЕЛЯ: Руководство завода производителя уверенно в качестве выпускаемой продукции, поэтому завод энерготех дает гарантию на стабилизатор 5 лет и 10 лет на трансформатор. На заводе уделяется большое внимание качеству - работает многоступенчатый отдел ОТК, служба контроля качества, сервисная служба.
ЧИСТЫЙ СИНУС: Стабилизатор не вносит искажений, на выходе всегда неискаженная форма синусоидального выходного напряжения.
ВСТРОЕННЫЕ ЗАЩИТЫ: Защита от короткого замыкания и длительной перегрузки на выходе, защита потребителей от перенапряжения в режиме «транзит» при 265 В.
УДОБНЫЙ МОНТАЖ: В комплекте поставки идет удобная планка для крепления стабилизатора на стену, на корпусе также имеются удобные резино-силиконовые ножки для установки стабилизатора на полку.
ВЫСОКАЯ ТОЧНОСТЬ: Стабилизация выходного напряжения на уровне 220 В с точностью 3% при изменении входного напряжения от 175 до 290. Время реакции на изменение входного напряжения 20 мс.
РЕЖИМ ТРАНЗИТ: Для предотвращения неприятных ситуаций при поломках в стабилизаторе предусмотрен Режим «транзит» встроенным силовым переключателем.
Стабилизатор рассчитан на непрерывный режим работы и может использоваться в бытовых и промышленных условиях с нестабильной электросетью для питания электроприборов.

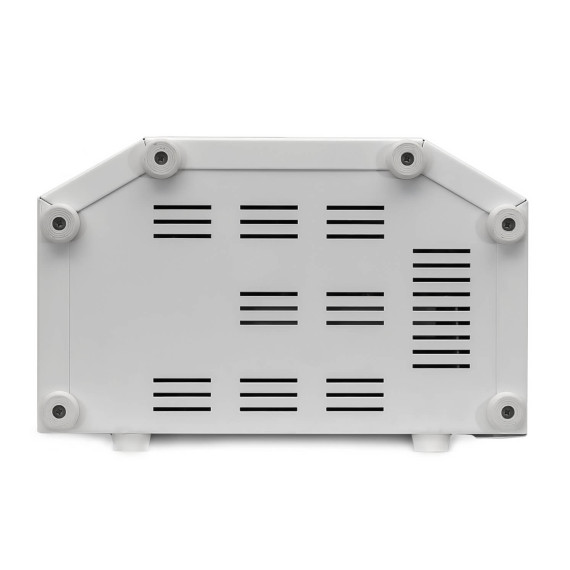

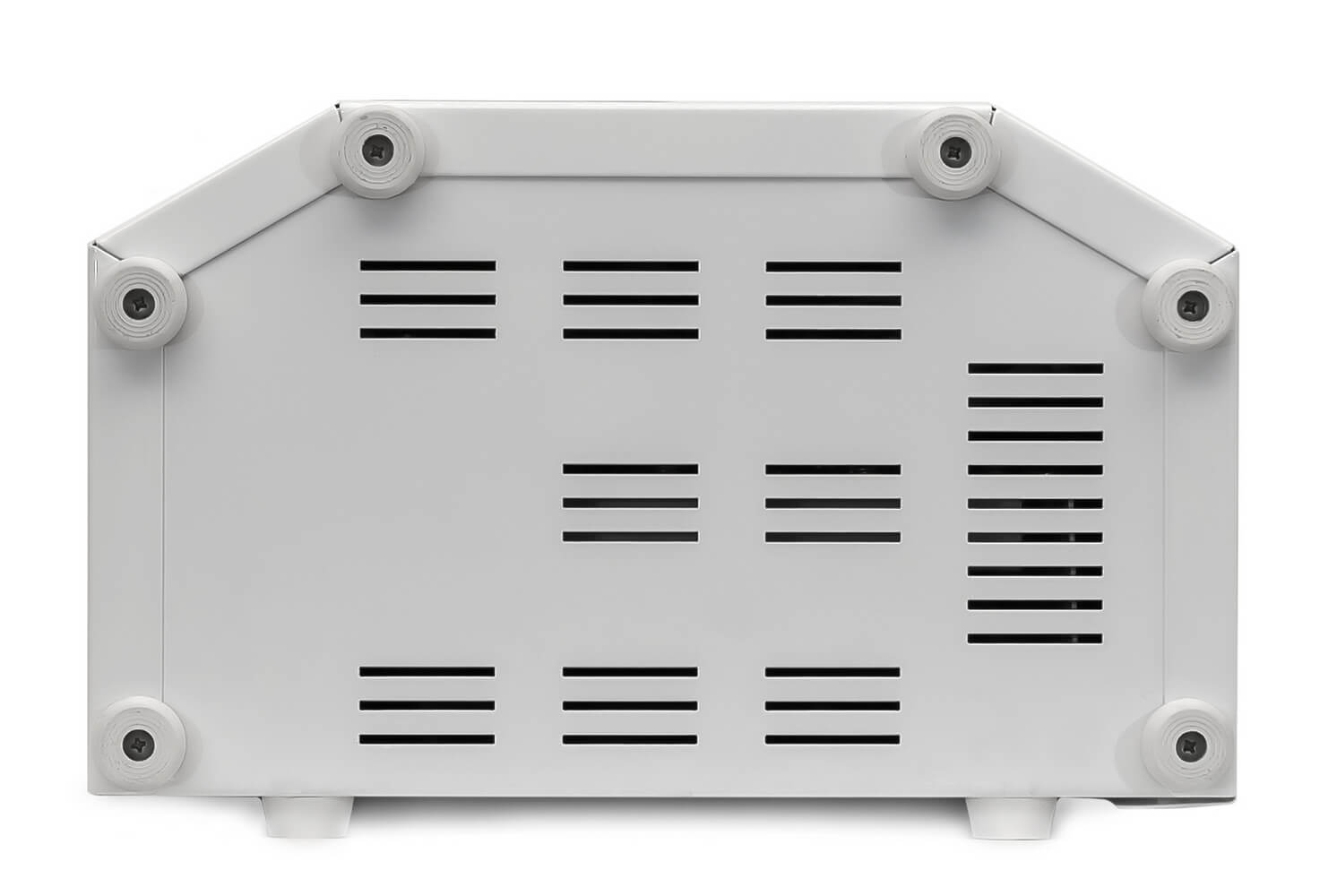

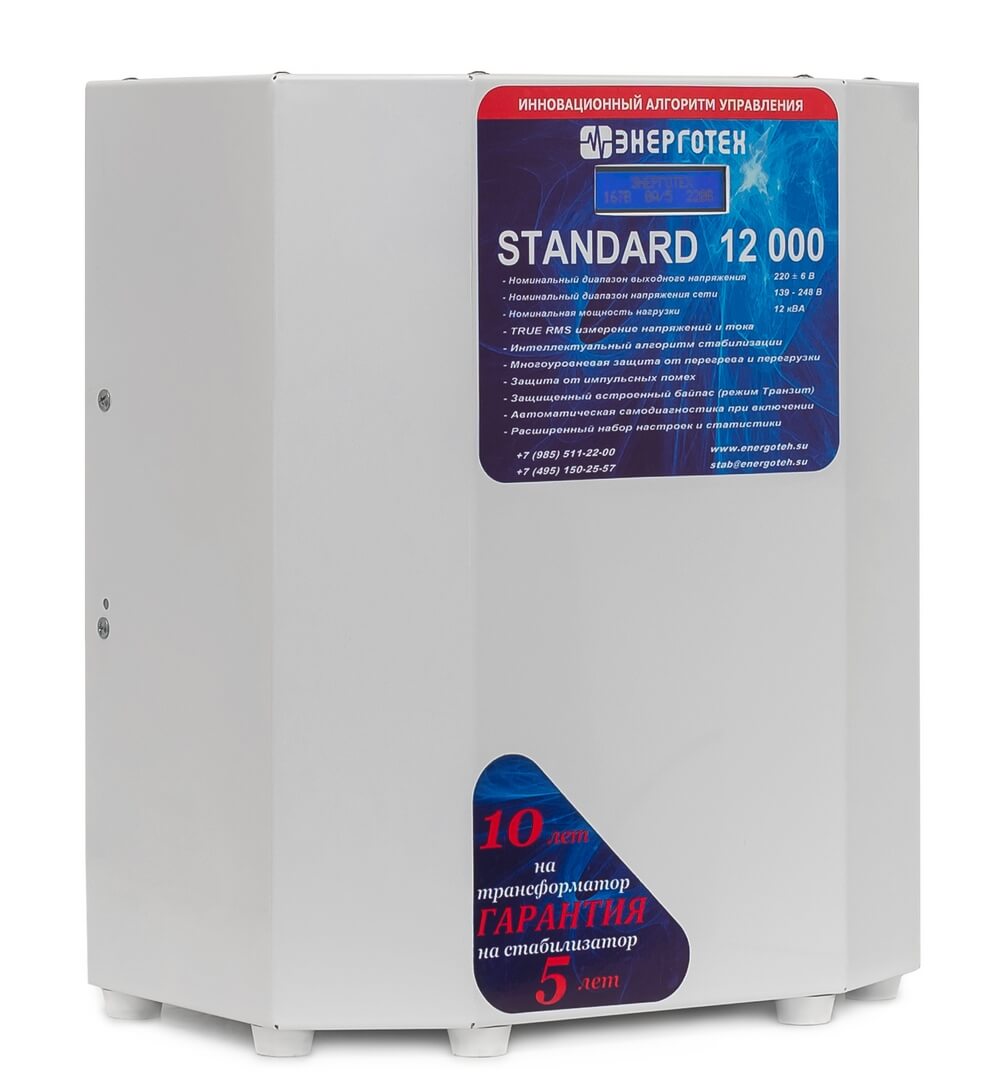

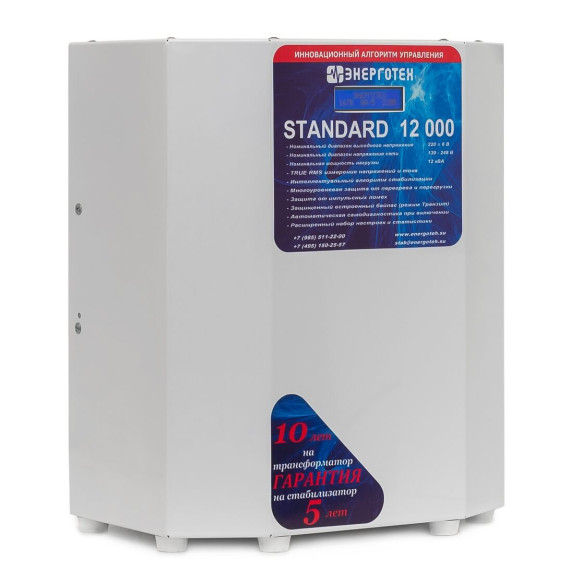

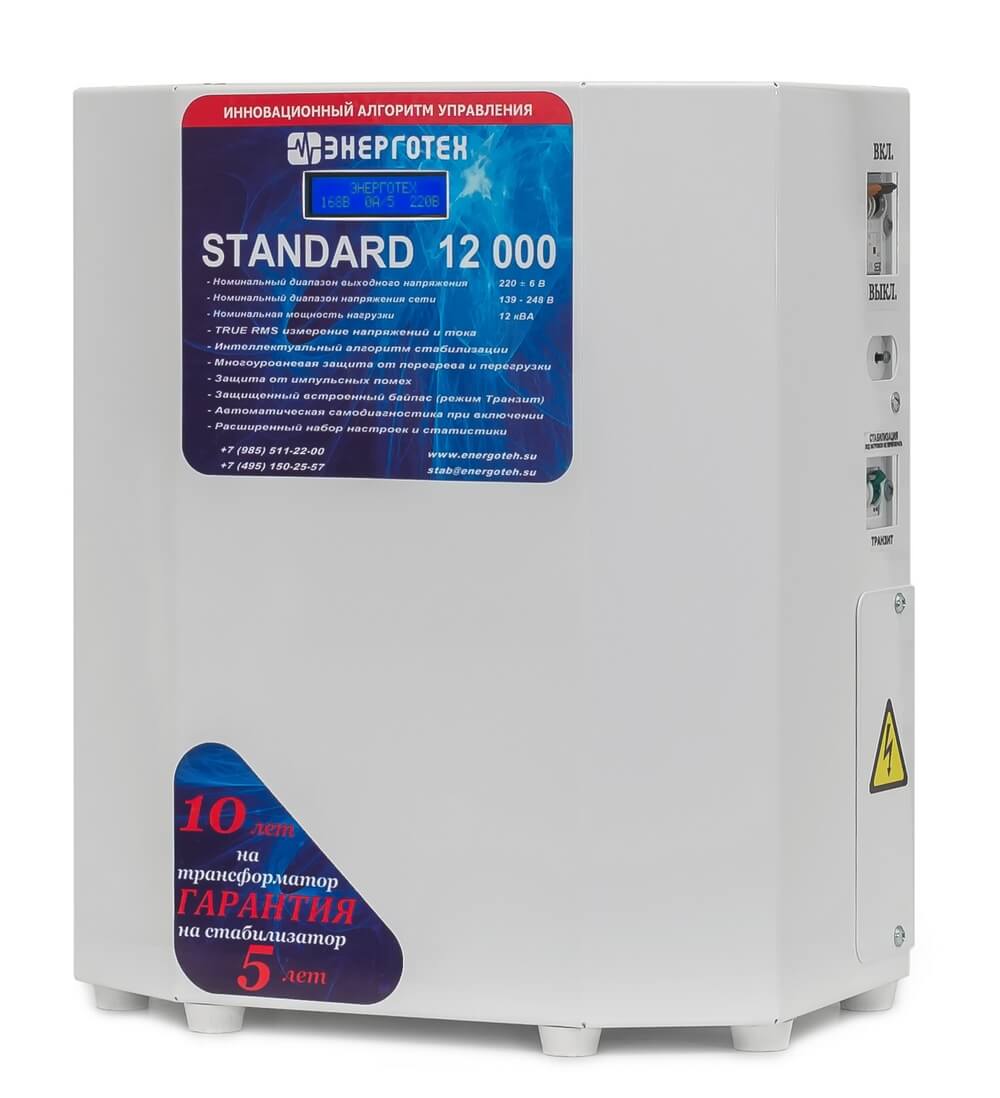

Конструктивно стабилизатор напряжения Энерготех STANDARD 12000 (HV) выполнен в металлическом корпусе, который позволяет эксплуатировать его как в настенном, так и в напольном варианте. Все функциональные узлы стабилизатора расположены на шасси, которые закрыты крышкой, в которой имеются вентиляционные отверстия.

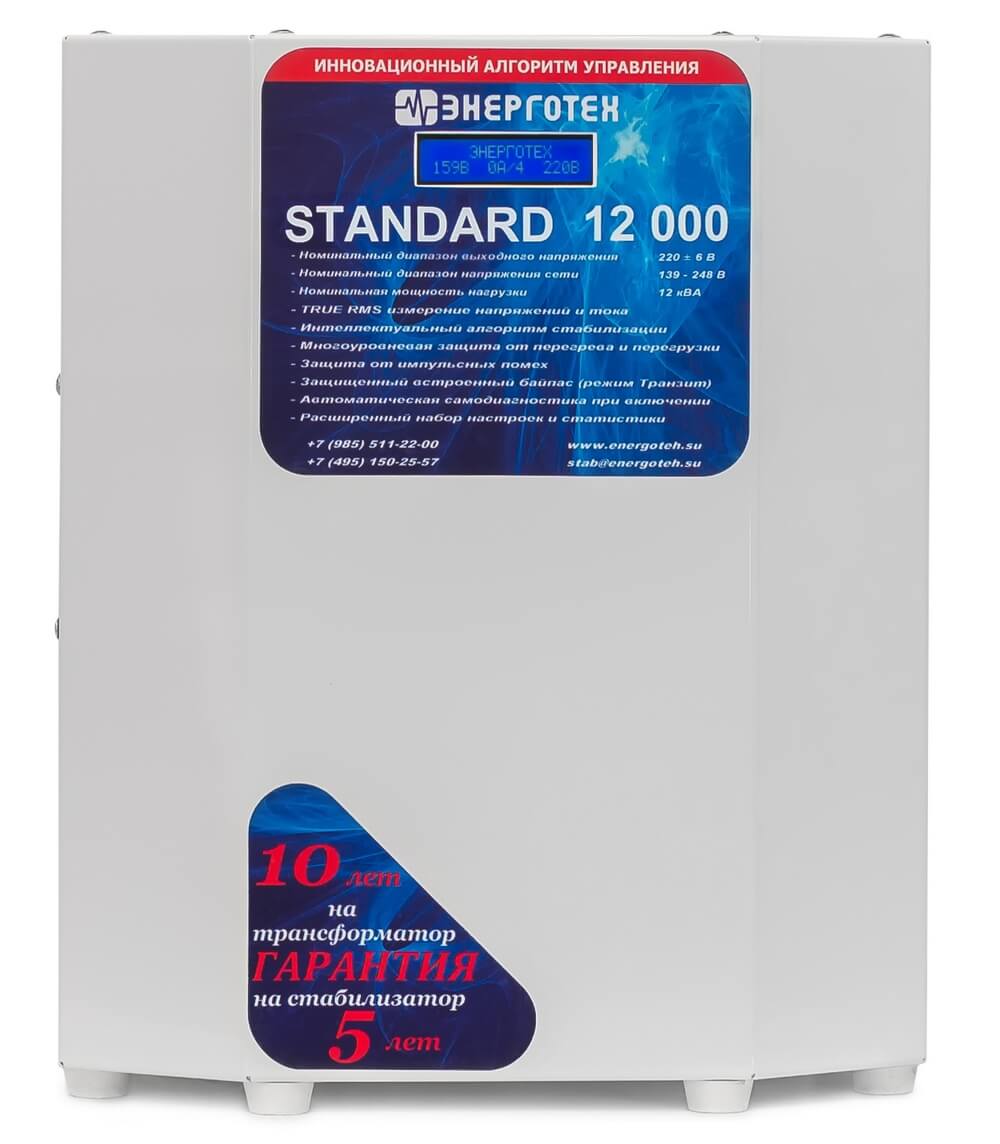

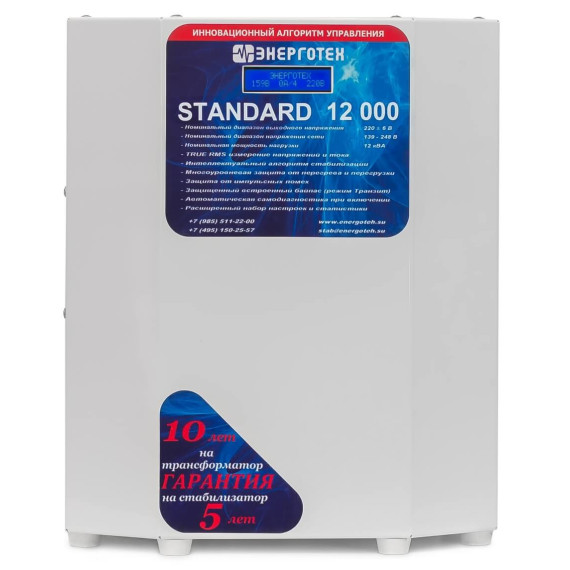

На лицевой панели корпуса расположены: жидкокристаллический дисплей, показывающий уровень входного и выходного напряжения и режим работы стабилизатора, так же индикаторы перегрева и повышенного напряжения.

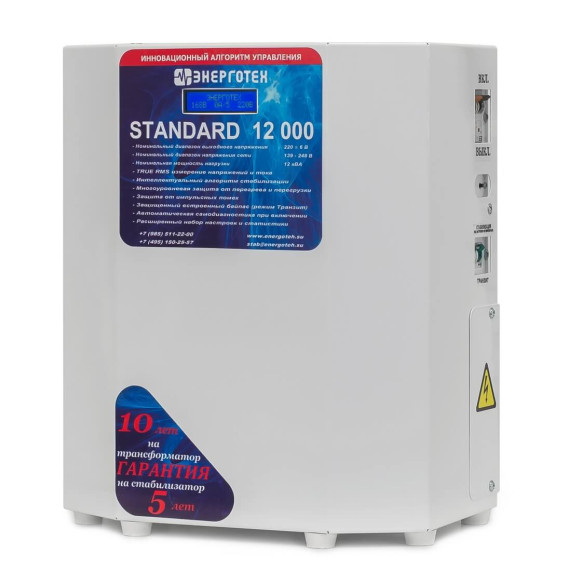

На левой боковой панели находится переключатель режимов работы стабилизатора «СТАБИЛИЗАЦИЯ -ТРАНЗИТ» и автоматический выключатель максимальной токовой защиты с независимым расцепителем.

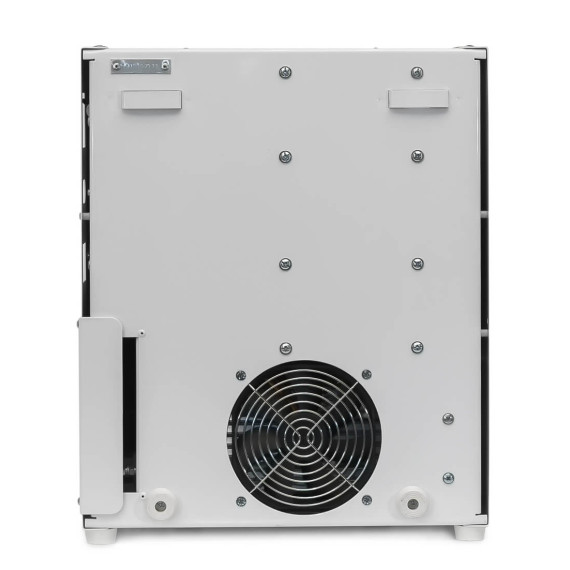

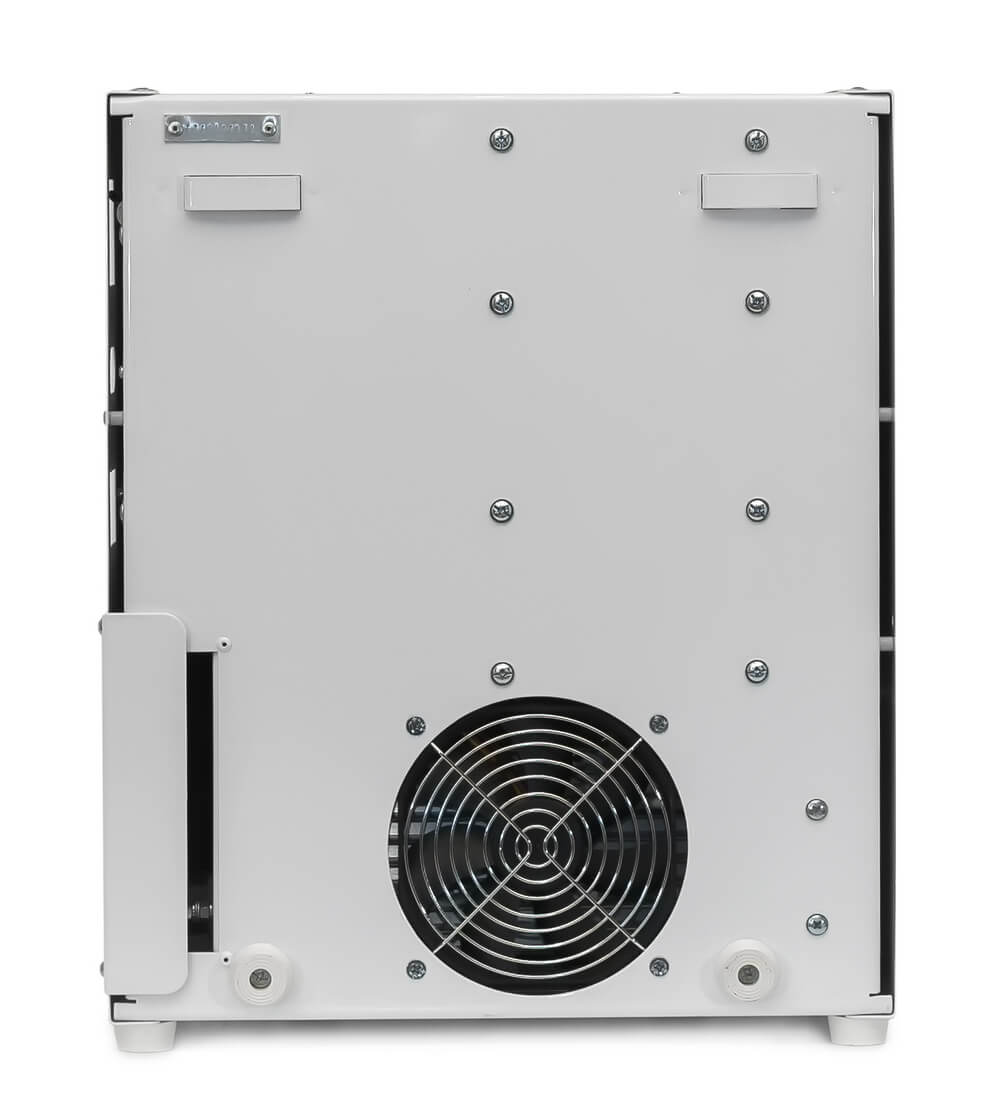

На задней панели прибора расположены: выходной и входной разъемы для стационарного подключения. Функционально аппарат представляет собой стабилизатор напряжения вольтодобавочного типа, состоящий из автотрансформатора, мощных симисторных ключей, контроллера напряжения с максимальной токовой защитой от превышения тока, потребляемого нагрузкой.
Тиристорные стабилизаторы
Принцип работы тиристорных стобализаторов напряжения построен на переключении между обмотками автотрансформатора с помощью высокоскоростного тиристора, благодаря чему данный тип стабилизаторов напряжения имеет высокий КПД и ОЧЕНЬ быструю реакцию на срабатывание. Помимо этого тиристорные модели бесшумно работают, что является еще одним плюсом СН данной разновидности. Единственный недостаток устройств электронного тиристорного типа – более высокая стоимость.
Электромеханические стабилизаторы
Электромеханические СН также принято называть сервомоторными или же сервоприводными. Работают такие стабилизаторы за счет передвижения угольного электрода по обмоткам автотрансформатора благодаря электроприводу. Электромеханические устройства также могут использоваться для защиты бытовых приборов в доме, квартире и на даче. Преимущество такого типа стабилизаторов – низкая стоимость, плавная регулировка напряжения и компактные размеры. Из минусов можно выделить повышенный шум при работе и низкое быстродействие.
Релейные стабилизаторы
Релейные или как их еще называют ступенчатые стабилизаторы, считаются самыми популярными для применения в доме и на даче. Связано это с низкой стоимостью устройств, а также высокой точностью регулирования. Принцип работы релейной модели заключается в переключении обмоток на трансформаторе при помощи силового реле, которое срабатывает в автоматическом режиме. Основными недостатками данного типа СН считается ступенчатое изменение напряжения (не плавное), искажение синусоиды и ограниченная мощность на выходе. Однако судя по отзывам в интернете, большинство покупателей довольны устройствами, т.к. цена в разы меньше более усовершенствованных моделей.
Данная характеристика определяет максимальную полную мощность нагрузки на стабилизатор. Для электрических схем с переменным током принято различать несколько понятий мощности.
Это реактивная мощность (для нагрузки, в которую входят реактивные элементы — конденсаторы и индуктивности) и активная мощность (для нагрузки, которая содержит резистивные элементы).
Полная мощность складывается из активной и реактивной мощностей и измеряется в вольт-амперах (В∙А).
При выборе стабилизатора необходимо учитывать, что его выходная мощность должна быть больше мощности, потребляемой нагрузкой.
В зависимости от типа нагрузки это может быть либо полная, либо активная мощность. Если в нагрузку входят мощные электродвигатели, крупная бытовая техника, электроника, то при выборе стабилизатора рекомендуется ориентироваться на его полную мощность.
- одна
Данная характеристика определяет максимальную мощность активной нагрузки на стабилизатор. Для электрических схем с переменным током принято различать несколько понятий мощности - это:
- реактивная мощность (для нагрузки, в которую входят реактивные элементы — конденсаторы и индуктивности) и активная мощность (для нагрузки, которая содержит резистивные элементы).
-полная мощность складывается из активной и реактивной мощностей и измеряется в вольт-амперах (В∙А).
При выборе стабилизатора необходимо учитывать, что его выходная мощность должна быть больше мощности, потребляемой нагрузкой.
В зависимости от типа нагрузки это может быть либо полная, либо активная мощность. Если в нагрузку входят мощные электродвигатели, крупная бытовая техника, электроника, то при выборе стабилизатора рекомендуется ориентироваться на его полную мощность.
Стабилизаторы напряжения делятся на однофазные и трехфазные. Однофазные стабилизаторы используются для поддержания стабильного напряжения в однофазной сети 220 В.
Однофазные стабилизаторы малой мощности могут применяться для защиты от перепадов напряжения бытовой техники: телевизоров, холодильников, аудиосистем. Однофазные стабилизаторы высокой мощности задействуются для питания промышленного оборудования, а также для подключения к электросети коттеджей, дач, квартир и офисов.
Трехфазные стабилизаторы работают с трехфазной сетью 380 В. Как правило, они рассчитаны на большую нагрузку (промышленное оборудование, офисы, квартиры, загородные дома). Трехфазный стабилизатор представляет собой три однофазных стабилизатора с общей защитной электроникой.
Диапазон входного напряжения является одним из важнейших параметров стабилизатора. Чем шире диапазон, тем более универсальным является стабилизатор, но вместе с этим повышаются сложность устройства, габариты и цена.
Работать эффективно при сверхнизком напряжении (90-120 В) могут только самые дорогие стабилизаторы. Рабочим напряжением считают то напряжение, при котором устройство может функционировать постоянно и без перегрузок.
Для трехфазных стабилизаторов указывается напряжение между любой фазой и нейтралью (~220 В).
Диапазон входного напряжения является одним из важнейших параметров стабилизатора. Чем шире диапазон, тем более универсальным является стабилизатор, но вместе с этим повышаются сложность устройства, габариты и цена.
Если входное напряжение выходит за рамки рабочего, то стабилизатору сложно справляться с нагрузкой. Продолжительная эксплуатация устройства при таких условиях крайне нежелательна, так как негативно влияет на срок службы стабилизатора.
Устройство может функционировать в стандартном режиме лишь в рабочем диапазоне напряжения. Для трехфазных стабилизаторов указывается напряжение между любой фазой и нейтралью (~220 В).
Точность стабилизации, или погрешность работы, является важной характеристикой стабилизатора и непосредственно влияет на класс устройства и его цену.
Эта величина измеряется в процентах и показывает максимально возможное отклонение напряжения на выходе. Чем ближе это значение к нулю, тем лучше.
Отклонения более 10% считаются неприемлемыми для большинства сценариев эксплуатации стабилизатора.
От количества ступеней (ключей или обмоток) автотрансформатора зависит точность стабилизации у релейных и электронных стабилизаторов.
У дешевых стабилизаторов типа "ресанта" обычно 4 или 5 ступеней, у тиристорных стабилизаторов Энерготех от 9 до 36 ступеней, в зависимости модели
Минимальное выходное напряжение зависит от точности стабилизации и номинального выходного напряжения, на которое рассчитано устройство. Для трехфазных стабилизаторов указывается напряжение между любой фазой и нейтралью (~220 В).
У стабилизаторов напряжения Энерготех выходное напряжение может регулироваться из меню основных настроек
Время отклика — это задержка между изменением во входном напряжении и началом его коррекции. Чем ниже значение данной величины, тем быстрее стабилизатор начинает компенсировать перепад в напряжении.
Тиристорные стабилизаторы имеют самое низкое время отклика и незаметную стабилизацию.Дешевые релейные стабилизаторы - большое время отклика которое измеряется в сотнях миллисекунд.
Чем выше КПД, тем меньше электроэнергии теряется при стабилизации напряжения. Большинство стабилизаторов имеют КПД более 90% в рабочем диапазоне напряжений.
Самые эффективные модели имеют КПД 97% и выше.
Различают две формы выходного напряжения: ступенчатая аппроксимация синусоиды и чистая синусоида.
Ступенчатая аппроксимация синусоиды применяется в основном в простых и недорогих моделях стабилизаторов. При использовании в качестве нагрузки компьютерных систем и другой электроники с импульсными блоками питания вполне допустима такая форма питающего напряжения.
Чистая синусоида — "правильная" форма выходного сигнала, для создания которой задействуется более сложная схема инвертора.
По типу размещения стабилизаторы делятся на напольные, настенные и универсальные.
Компактные бытовые стабилизаторы не требуют специальной установки. Напольные модели являются самым распространенным решением.
Большинство стабилизаторов, независимо от мощности, устанавливаются на полу. Это обусловлено их довольно большим весом.
Настенные стабилизаторы подходят для установки рядом с котлами отопления. Для монтажа требуется специальное крепление, которое часто не входит в комплект поставки.
Обычно настенные стабилизаторы имеют узкий профиль и ограниченный вес (до 20 кг). Универсальные стабилизаторы могут устанавливаться как на полу, так и на стене (крепление входит в комплект поставки).
- На полку
- Настенное крепление (в комплекте)
Стабилизаторы имеют естественное или принудительное охлаждение.
Естественное охлаждение подразумевает отсутствие отвода тепла от стабилизатора с помощью активных устройств, например вентилятора, помпы и др. Плюсами данного типа считаются простота конструкции и отсутствие шума от системы охлаждения. Если температура окружающей среды высокая, то естественное охлаждение может не справляться со своей задачей.
Принудительное охлаждение подразумевает наличие специальной активной системы охлаждения, чаще всего воздушной. Такая система позволяет быстро и эффективно отводить тепло от нагревающихся компонентов с помощью вентиляторов.
Преимуществом такой системы является высокая эффективность и возможность работы даже при довольно высоких температурах окружающей среды.
Умный вентилятор - когда скорость вращения вентилятора зависит от температуры охлаждаемого прибора.
Существует несколько способов отображения информации о состоянии стабилизатора: светодиодный индикатор, стрелочный или цифровой индикатор.
Светодиодные индикаторы — самый простой вариант. Обычно такая индикация способна отображать текущий режим работы устройства. Например, световой индикатор может сообщать об использовании стабилизатора при скачках напряжения или срабатывании системы защиты от помех.
Стрелочные индикаторы — более информативное решение. Такой индикатор в реальном времени отображает текущее напряжение. Информация, как правило, доступна лишь в приблизительном виде.
Цифровой индикатор способен сообщать максимальное количество информации. Обычно на экране в цифровом виде отображается текущее напряжение с точностью то вольта.
Режим bypass — это своеобразный режим транзита, когда стабилизатор выдает на выходе то напряжение, которое получено на входе (без стабилизации или коррекции).
Использовать этот режим работы рекомендуется в следующих случаях: напряжение не требует корректировки; есть неисправности в работе стабилизатора; неподходящий климат в помещении (влажность или температура).
Стабилизаторы принадлежат к различным климатическим классам. Одной из важных характеристик каждого класса является минимальная относительная влажность. Обычно производитель гарантирует нормальную работу устройства только в определенном диапазоне относительной влажности.
Гарантийный срок завода-изготовителя на стабилизаторы Энерготех:
- 5 лет на стабилизатор
- 10 лет на трансформатор
Гарантийные обязательства не распространяются:
- На механические повреждения (трещины, сколы, и т.п.) и повреждения, вызванные воздействием агрессивных сред или высоких температур.
- На изделия с неисправностями, возникшими вследствие неправильной эксплуатации или использования изделия не по назначению.
- Нарушение параметров электропитания, в том числе вызванные неправильным расчетом мощности или напряжения.
- На нарушения, возникшие вследствие несоблюдения условий хранения или транспортировки.
Гарантийный срок на все изделия исчисляется со дня продажи. Дата продажи устанавливается на основании копий документов сопровождающих факт купли-продажи (накладная, счет, чек).
- Гарантия распространяется только в отношении покупателя.
- Гарантийные обязательства распространяются только на неисправности, выявленные в течение гарантийного срока и обусловленные производственными и конструктивными факторами.
- В случае возникновения гарантийного случая фирма-производитель по своему выбору восстановит, заменит или вернет денежную стоимость изделия.
- Расходы по замене или восстановлению не включают расходы на монтаж и демонтаж, а также на транспортировку изделия.
- Гарантийная замена производится в компании, продавшей изделие конечному покупателю.
